一、简介

I131-75A型放射活度探测器用于核医学衰变池废水放射性比活度测量，也可用于核医学废水排放实时测量记录，还可用于衰变池存放期间实时活度测量记录。探测器采用3寸高灵敏闪烁探测器，基于定量核素活度校准，利用积分修正算法、大探头探测、FPGA加速高性能计算和大数据矩阵处理的核心算法原理，解决了目前市面上检测不准、测量误差大、测量时间慢的缺点，可精确实时测量¹³¹I（碘-131）放射性活度在线监测。

熙安环控联合南华大学开展了严谨、科学的技术试验，对I131-75A型放射活度探测器拥有多项发明专利和核心技术。

使用单位依据HHJ 1188—2021 《核医学辐射防护与安全要求》文件要求，判断衰变池废水放射性活度是否符合排放标准。

二、规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

HJ 1188—2021 核医学辐射防护与安全要求

GB/T 13182-2007碘化钠（铊）闪烁体和碘化钠（铊）闪烁探测器

三、环境适应性

产品满足以下工作环境、海拔，并能连续24小时长期工作。

a)工作环境温度：0℃～＋40℃；

b)贮存环境温度：-20℃～＋50℃；

c)允许长期工作在海拔高度为2500米的环境下。

四、供电要求

额定电压：DC24V；

五、特点

1. 定量核素活度校准，数据高准确性，小误差，满足客户实时数据测量，避免长期多次的送第三方检测，节约费用和降低人员辐射风险；

2. 3寸高灵敏闪烁探测器；

3. 低本底屏蔽测量铅室；

4. 实时在线连续监测，无需换算，直接输出客户能阅读的单位Bq/L；

六、参数

1. 探测器：3寸高灵敏度闪烁体探测器；

2. 屏蔽铅室：不小于50mmPb；

3. 安装方式：废液池排放管道；

4. 测量方式：实时在线连续监测；

5. 设置：设备序号，测量时间；

6. 测量范围：0Bq/L-1MBq/L

7. 测量单位：Bq/L

8. 工作电压： DC24V 1A;

9. 数据通讯：标准Modbus 485，可与主流PLC通讯；波特率：2400~115200bps，出厂默认9600bps。

10. 防水等级IP56，可以室外长期工作;

11. 工作温度：0℃~+45℃；

七、相对误差

在环境温度25度、相对湿度50%下，相对误差见下表。

表1

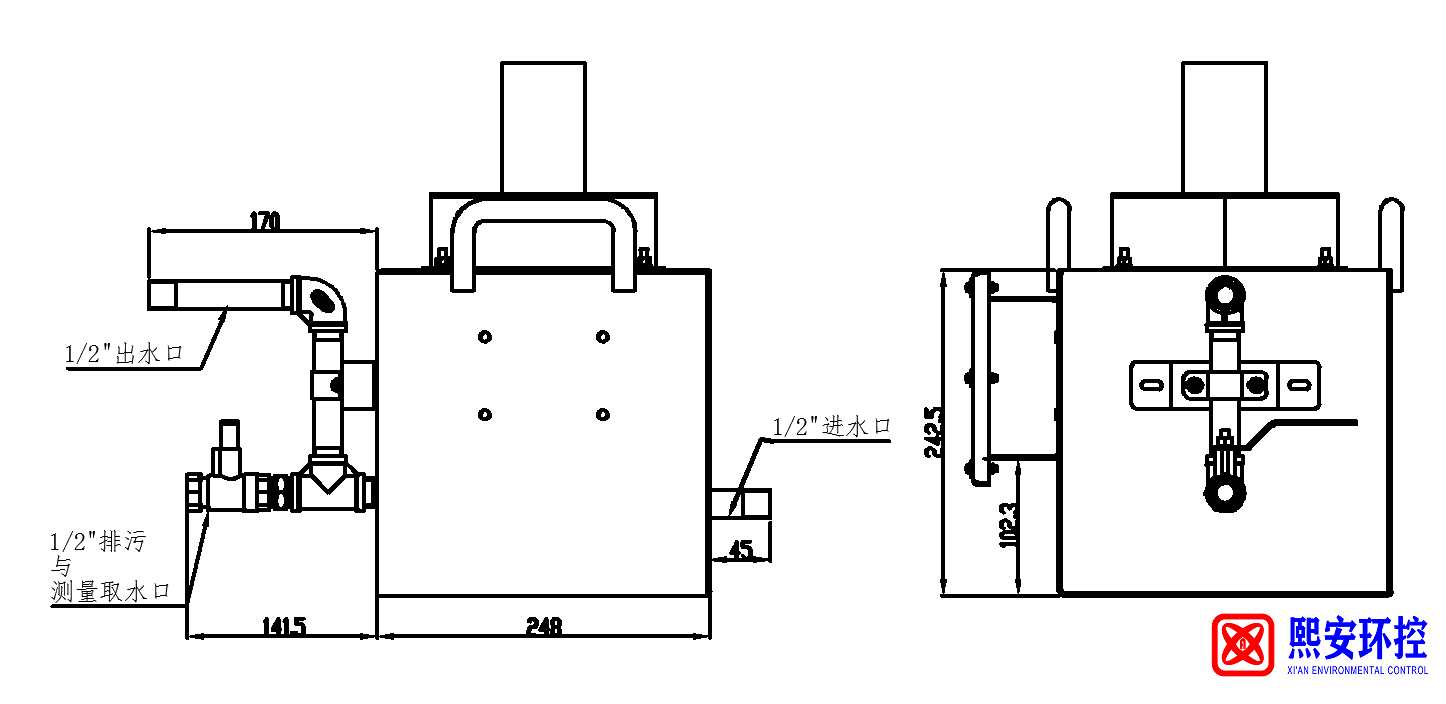

八、外形尺寸

                                  图1外形尺寸

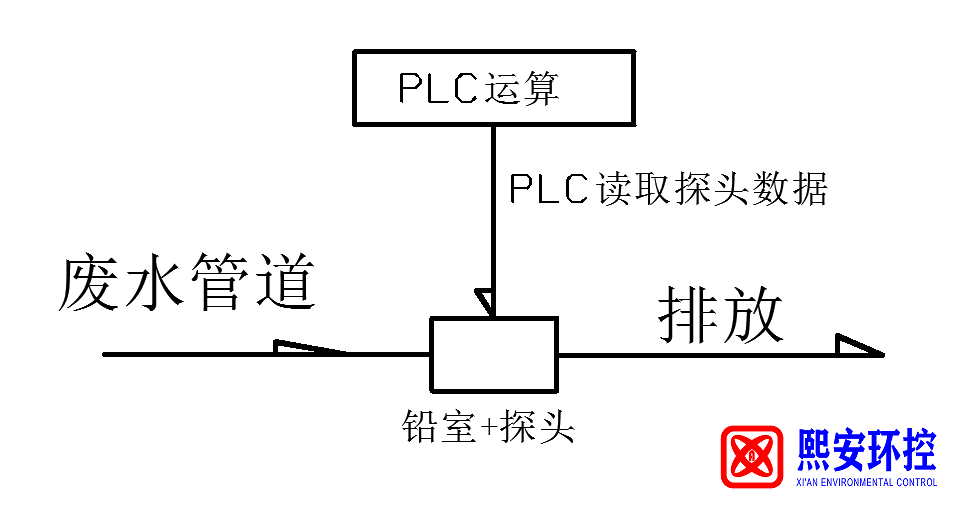

九、流程图

                                图2流程图

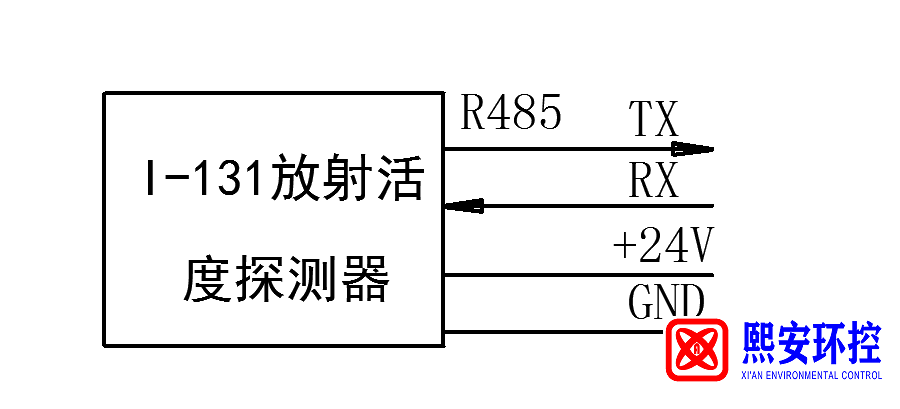

十、接线框架图

                  图3接线框架图

十一、配置清单

  1. 低本底屏蔽铅室；

  2.高灵敏闪烁探测器；

  3.说明书

  4.合格证

  5.保修卡

  6.通讯协议（电子版或者纸质版）

十二、 技术支持

   熙安联合南华大学教授团队为核医学科放射性废水处理提供高端、严谨、科学的技术支持。
